POCSAG Repeater

Die Anwendung als POCSAG Repeater ist sinnvoll um etwa POCSAG Nachrichten in einem Gebiet mit schlechter Netzabdeckung mit einer guten Antenne zu empfangen und anschließend mit geringer Sendeleistung kleinräumig (Picocell) wieder auszusenden.

Anforderungen

2 oder mehr POCSAG Gateways
Netzwerkverbindung zwischen den beiden Geräten

Konfiguration

Ein POCSAG Gateway wird als Empfänger betrieben, während der zweite bzw. alle weiteren als Transmitter konfiguriert werden. Die POCSAG Nachrichten werden über den lokalen MQTT Broker des Receivers im Netzwerk an die POCSAG Transmitter verteilt und von diesen dann kleinräumig ausgesendet.

Konfiguration des POCSAG Empfängers

Über das Webinterface wird im Menü General der Betriebsmodus POCSAG Receiver, sowie die Empfangsfreuqenz eingestellt.
Im Menü Network wird der lokale MQTT Broker verwendet. Dazu muss im Feld MQTT Broker folgendes eingetragen sein:
```
tcp://localhost:1883
```
Die IP Adresse des POCSAG Receivers muss notiert werden, da sie später bei den POCSAG Transmittern benötigt wird. Die IP Adresse ist in den Netzwerkeinstellungen im oberen Bereich unter eth0 zu finden.

Für eine direkte Verbindung zwischen POCSAG Receivers und POCSAG Transmitter ohne DHCP Server muss eine fixe IP Adresse eingestellt werden. Für den POCSAG Receivers im Feld IP Address z.B. 192.168.2.20/24.
Zum Abschluss müssen die Änderungen noch von der Software übernommen werden, indem der Service im Menü System über den Button Restart Service neu gestartet wird.
Wird das Webinterface neu geladen (eventuell durch STRG+F5) muss rechts oben der Betriebsmodus POCSAG Receiver angezeigt werden.
Wenn POCSAG Nachrichten bereits empfangen werden, werden diese auch im Dashboard unter den Kacheln angezeigt. Unter Umstände ist der Inhalt der Nachrichten verschlüsselt und kann nicht richtig dargestellt werden. Aber die korrekte Funktion des Empfangs sowie der RSSI Wert für die empfangenen Nachrichten kann überprüft werden.

Bemerkung

In den Netzwerkeinstellungen kann, wenn gewünscht, auch eine statische IP Adresse fix vergeben werden. Zu beachten ist, dass die IP im Netzwerk eindeutig sein muss damit es zu keinem Adessenkonflikt kommt.

Konfiguration des POCSAG Senders

Über das Webinterface wird im Menü General der Betriebsmodus POCSAG Transmitter ausgewählt, die gewünschte Sendefrequenz und Sendeleistung eingestellt.
Im Menü Network wird als MQTT Broker die IP Adresse des POCSAG Receivers, die zuvor bei der Konfiguration des Empfängers notiert wurde, angegeben:
```
tcp://<Receiver IP>:1883

# wenn der Receiver die fixe IP Adresse 192.168.2.20 besitzt dann:
tcp://192.168.2.20:1883
```
Wenn eine direkte Verbindung zwischen POCSAG Receivers und POCSAG Transmitter ohne DHCP Server genutzt wird, benötigt auch der Sender eine fixe IP Adresse. Diese wird im Feld IP Address eingetragen Z.B. 192.168.2.21/24.
Um die Einstellungen zu übernehmen, wird die Software im Menü System über den Button Restart Service neu gestartet.
Wird das Webinterface neu geladen (eventuell durch STRG+F5) muss rechts oben der Betriebsmodus POCSAG Transmitter angezeigt werden.
Im Dashboard kann die korrekte Funktion überprüft werden:

Die Kachel MQTT Connection Status muss grün sein und als Status connected anzeigen. Dadurch steht die Verbindung zum POCSAG Gateway welches als Empfänger konfiguriert wurde.

Wenn am POCSAG Receiver eine Nachricht empfangen wurde, wird diese an den Transmitter weitergeleitet, der die Nachricht wieder aussendet. Der Zähler Sent im Dashboard muss sich somit bei jeder neuen Nachricht erhöhen.

Bemerkung

Auch beim POCSAG Transmitter kann eine statische IP Adresse eingestellt werden, wenn dies gewünscht ist. Auch hier ist zu beachten, dass die IP Adresse eindeutig ist und es zu keinem Adressenkonflikt kommt.

Bemerkung

Es können beliebig viele Geräte als Transmitter mit einem Receiver Gerät verbunden werden. Die Konfiguration jedes weiteren POCSAG Transmitters ist analog zu den obigen Schritten.

Direkte Verbindung zwischen Receiver und Transmitter

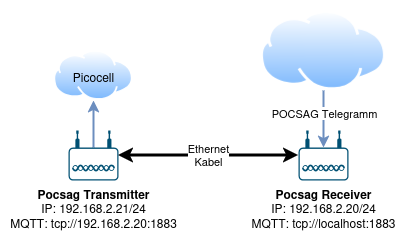

../_images/direct_connection.png — Direkte Verbindung ohne DHCP Server

Das Bild zeigt den Aufbau eines POCSAG Repeater Systems mit direkter Verbindung zwischen POCSAG Sender und Empfänger. Es ist kein DHCP Server notwendig.

Der Empfänger besitzt die statische IP Adresse 192.168.2.20/24 und verwendet den lokalen MQTT Broker mit der Adresse tcp://localhost:1883.

Der Sender wird mit der statischen IP Adresse 192.168.2.21/24 konfiguriert und verbindet sich auf den MQTT Broker des Empfängers mit der Einstellung tcp://192.168.2.20:1883
