Anschlüsse

Die Anschlüsse sind sowohl an der Vorderseite als auch an der Rückseite des Gerätes angeordnet. Wobei sich die für den Betrieb wichtigsten Anschlüsse allesamt an der Vorderseite befinden.

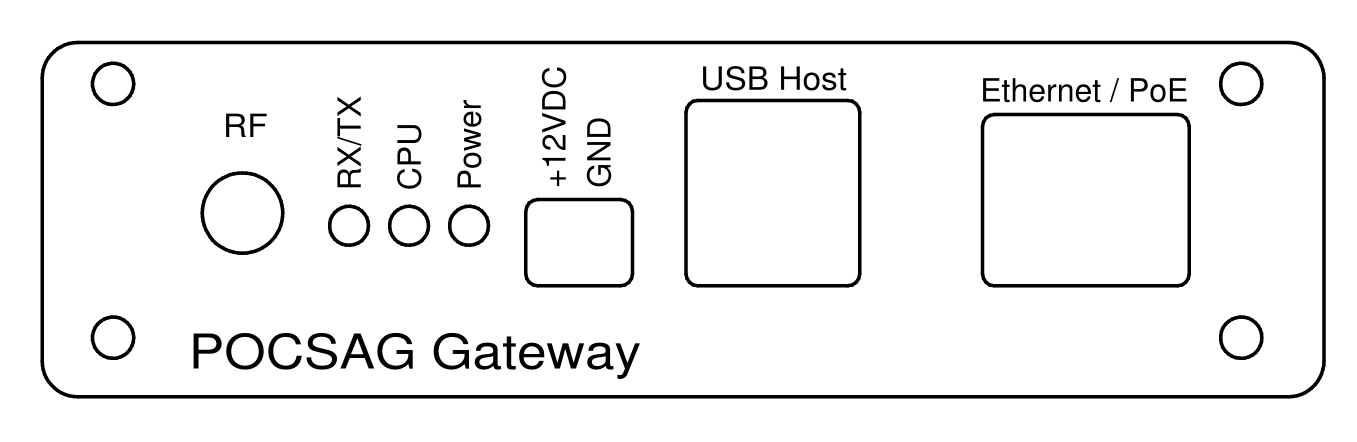

Vorderseite

Anschlüsse

An der Vorderseite befinden sich

• RF

  Die SMA Antennenbuchse für den eingebauten Funk Transceiver dient zum Anschluss einer Antenne für das entsprechende Frequenzband.

• Power

  Die Klemme dient zum Anschluss einer externen 12V:sub:DC Versorgungsspannung.

• USB

  An den 2 USB Host Buchsen können externe USB Geräte angeschlossen werden (z.B. WIFI Dongle). Die Geräte werden vom POCSAG Gateway auch mit Spannung und Strom versorgt. Maximal liefern die USB Ports 5V und 500mA.

• Ethernet

  Die RJ45 Buchse dient zum Anschluss an ein Netzwerk mit 10/100 MBit. Über diesen Anschluss kann das Gerät auch mit Strom versorgt werden. Dadurch ist keine weitere Versorgung über den Power Anschluss notwendig.

LEDs

Zur Visualisierung des Gerätezustandes stehen 3 LEDs zur Verfügung (von links nach rechts):

• RX/TX

  Leuchtet kurz auf, wenn eine POCSAG Nachricht empfangen bzw. gesendet wurde

• CPU

  Die CPU LED blinkt unregelmäßig um die Funktion der CPU anzuzeigen

• Power

  Die Power LED leuchtet, wenn das Gerät mit Strom versorgt wird

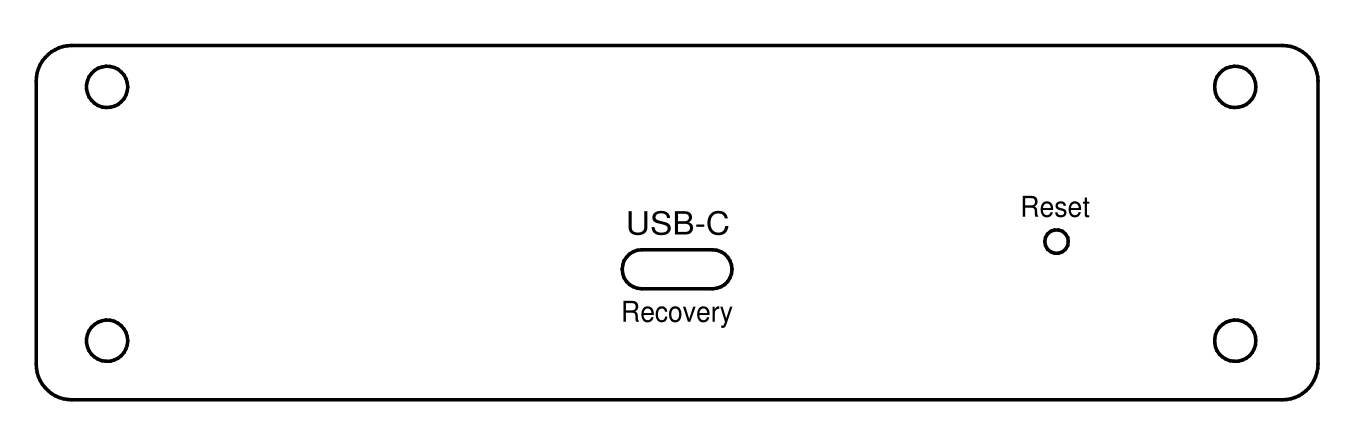

Rückseite

An der Rückseite befindet sich ein USB-C Anschluss sowie ein kleines Loch für einen Hardware Reset.

• USB-C

  Auch über den USB-C Anschluss kann das Board mit Strom versorgt werden. Z.B. lässt sich der POCSAG Gateway mit einem herkönmlichen Handyladegerät mit USB-C Anschluss betreiben.

  Zusätzlich dient der USB-C Anschluss als „Recovery“ Port falls die Netzwerkkonfiguration so verändert wurde, dass das Gerät über das Netzwerk nicht mehr erreichbar ist.

  Bemerkung

  Wenn das Gerät über den USB-C Anschluss mit Strom versorgt wird, muss die Versorgung genügend Strom liefern um etwaige USB Geräte an den USB Host Anschlüssen versorgen zu können.

• Reset

  Hinter dem Loch befindet sich ein Taster, um einen Hardware Reset des Gerätes auszulösen.
